Gavryliv & SonsПовітряна камінна топка Gavryliv&Sons 76x62 тунельна гільйотина
Артикул: Gavryliv&Sonstuneigil 76x62х30х1
Заявлена теплова потужність13,5 кВт
Матеріал корпусуСталь
Діаметр димохідного патрубка200 мм
Вага311 кг
148 995 грн
За обрану комплектацію, без монтажу.
Ціна перевірена
Наявність підтвердить менеджер.
Налаштувати комплектацію3 груп опцій · фото та доплатиКошторис із цією моделлю Перевірити, чи мені підходитьВрахуємо умови вашого об’єкта, підключення та потрібну комплектацію.
Обрана комплектація148 995 грн
Опції ПРО МОДЕЛЬ
Опис

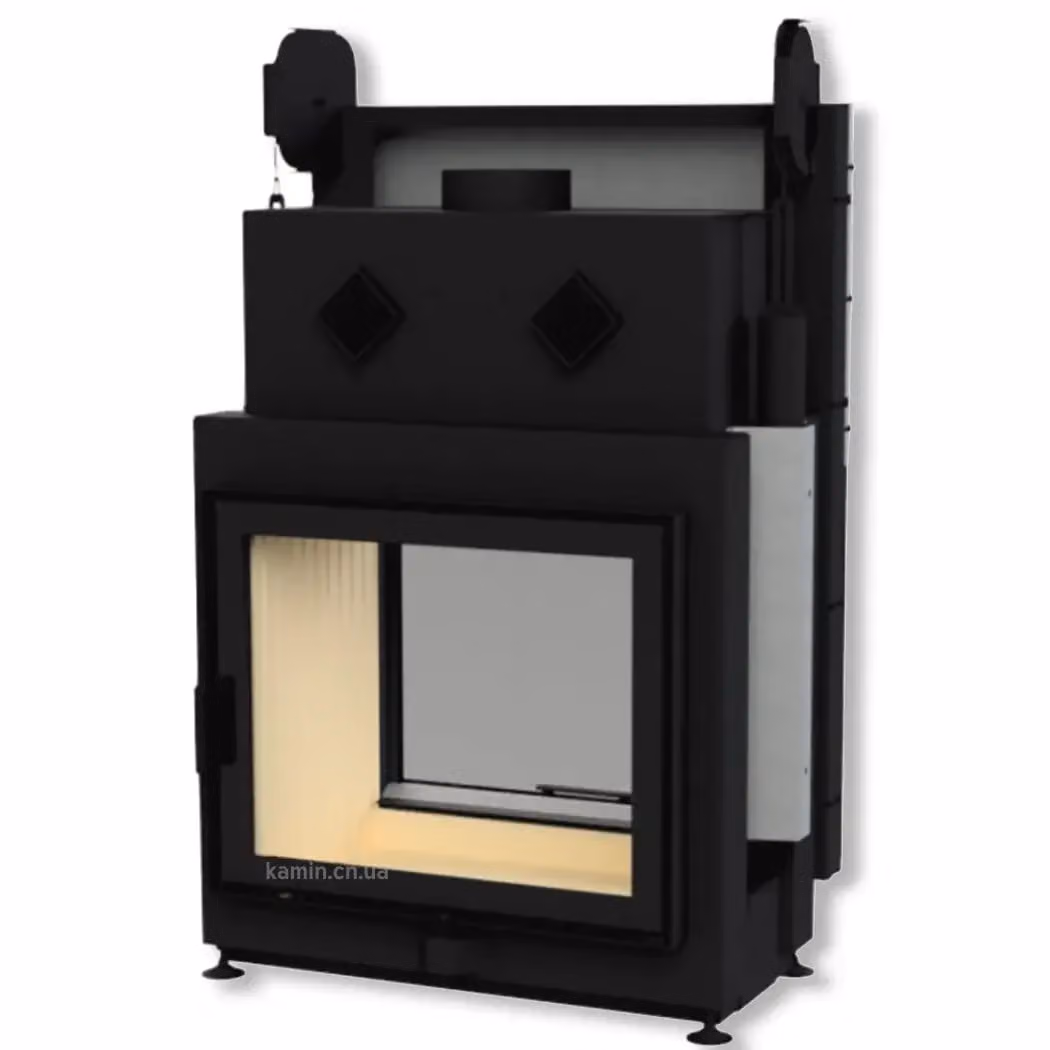

Gavryliv & Sons 76×62 тунельна гільйотина — тунельна повітряна топка з оглядом вогню з двох протилежних боків. Її варто розглянути для каміна в перегородці між кімнатами або двома зонами одного простору. Це виконання має підйомні дверцята з одного боку. Перед замовленням можна обрати футерування, монтажну раму та тип скла. Доступні виконання зібрано в конфігураторі нижче: там видно вибрані деталі й доплати. Монтажне рішення варто погодити з урахуванням місця встановлення, димоходу та майбутнього облицювання.
Вогонь із двох боків
Наскрізне скління дозволяє бачити полум’я з протилежних сторін каміна. Таке виконання зручно розглядати для перегородки між приміщеннями або зонування, коли обидві сторони вогнища залишаються відкритими для огляду.
Докладніше про це рішенняПідйомні дверцята
Механізм гільйотини піднімає дверцята з одного боку тунельної топки. Сторону основного доступу до камери варто погодити в проєкті, щоб дрова й простір перед каміном були зручно розташовані.
Докладніше про це рішенняОкреме підведення повітря
У моделі передбачене підведення повітря для горіння Ø125 мм. Його трасу варто закласти ще під час підготовки місця встановлення: розташування каналу узгоджують із конструкцією каміна та умовами конкретного приміщення.
Докладніше про це рішенняВнутрішнє оформлення на вибір
Для цієї моделі доступні гладкий шамот 30 мм, ребристий шамот 40 мм. Вибір визначає матеріал і вигляд внутрішньої камери; назва вибраного виконання зберігається у комплектації, тому його зручно погодити перед оформленням замовлення.
У вашій комплектації: 30мм гладкий
Докладніше про футерування
Рама для примикання до облицювання
Топку можна замовити без рами або з доступним виконанням «Чорна 1х90». Рама оформлює перехід від дверного вузла до облицювання; її тип вибирають відповідно до вигляду й конструкції камінного порталу.
У вашій комплектації: Без рами
Докладніше про монтажна рама h
Одинарне або подвійне скло
В онлайн-комплектації цієї моделі доступні одинарне й подвійне скління. Потрібне виконання слід вибрати разом з іншими опціями, щоб підсумок і замовлення містили погоджений тип скла, а не лише загальну назву топки.
У вашій комплектації: Одинарне скло
Докладніше про подвійне скло
РОЗІБРАТИСЯ В ДЕТАЛЯХ

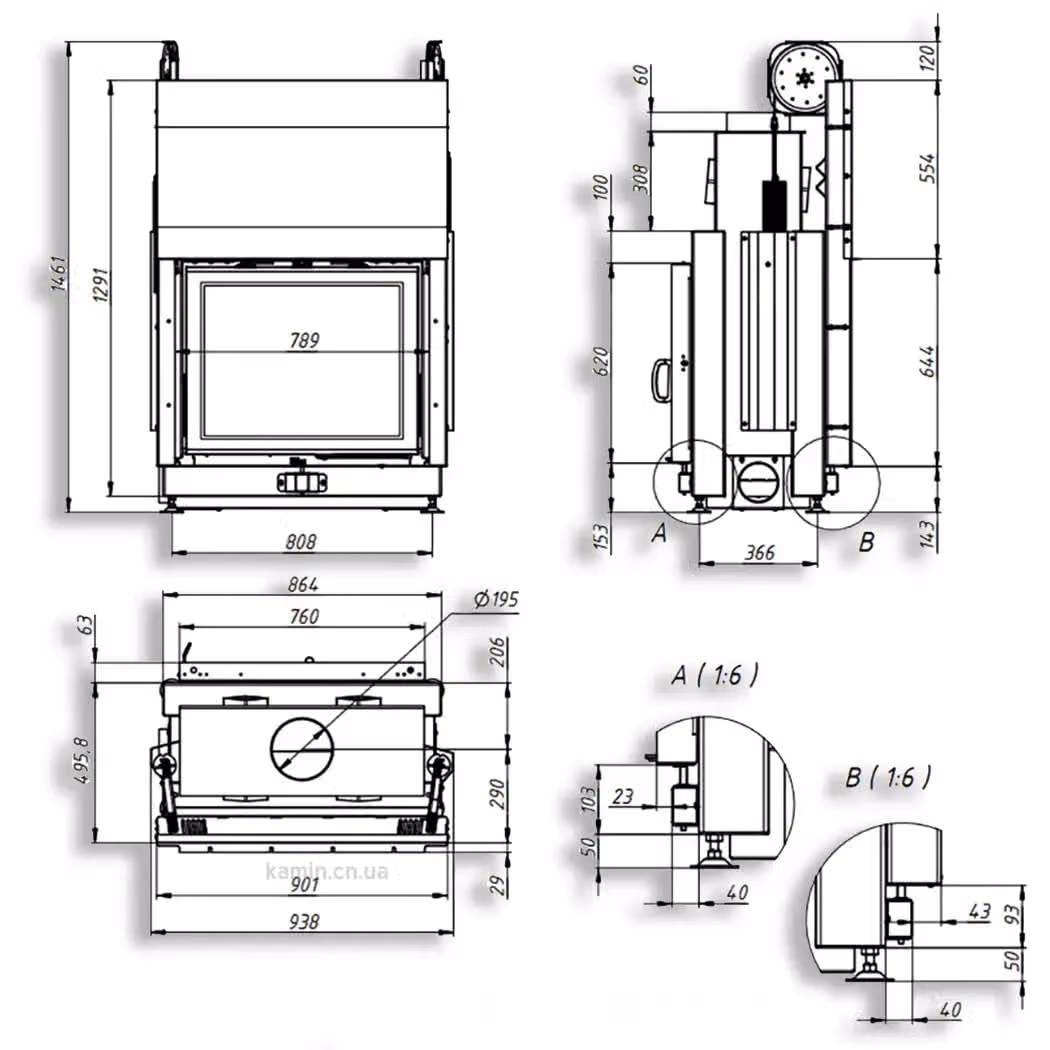

Базова модель: характеристики.
Параметри підключення й комплектацію звіримо з актуальними документами виробника перед замовленням.
Обране футерування: 30мм гладкий.
Таблиця нижче описує базове виконання. Доступні зміни показано в комплектації.Конструкція
| Матеріал корпусу | Сталь |
| Футерування (базова комплектація) | Шамот |
Теплова продуктивність
| Заявлена теплова потужність | 13,5 кВт |
| ККД | Уточнюється |
| Паливо | деревина з вологістю до 20% |
| Витрата твердого палива | 4 кг/год |
Розміри
| Вага | 311 кг |
Підключення
| Діаметр димохідного патрубка | 200 мм |
| Діаметр підведення повітря | 125 мм |
Оснащення
| Максимальна довжина дров | 300–400 мм |
Інші характеристики
| Вага додаткового комплекту акумуляції | 20.5 кг |
| Збільшення габариту топки з акумуляцією збоку / ззаду | _ _ / _ _ |
| Можлива к-сть акумуляційних комплектів шт | _ _ |
| Мінімальна тяга димоходу (Pa): | 12 |
| Розмір вентиляц. отворів Вхідний / Вихідний (см.кв.) | 1350/1600 |
| Мін. площа конвекційної камери (м.кв.) | Уточнюється |
| Мін. відстань до стін камери (мм) | Уточнюється |
Частину параметрів потрібно уточнити. Ми перевіримо їх разом із вимогами до встановлення.
ПРАВИЛЬНИЙ ВИБІР — У КОНТЕКСТІ БУДИНКУ
Модель — початок.
Далі ваше рішення.
Розкажіть, де плануєте використати камінну топку та на якому етапі ваш об’єкт. Підберемо комплектацію й пояснимо, що потрібно врахувати до замовлення.
- Призначення, розміри та місце встановлення.
- Умови підключення й сумісність компонентів.
- Склад постачання, потрібні опції та бюджет.
Документи до моделі.
Монтаж і користування — навігація по інструкціїТехнічна документація моделі (PDF)Монтаж та експлуатація — інструкція виробника (PDF)
Файли з офіційної сторінки моделі · звірено 23.09.2026. Перед монтажем звірте виконання та редакцію топки з вашим замовленням.
- 3D / CAD-файл: виробник позначив «файл готується».
