Name: Повітряна камінна топка Gavryliv&Sons 110x52 гільйотина
Brand: Gavryliv & Sons
SKU: Gavryliv&Sons гільйотина110x52х30х1
Price: 182490 UAH

ПРО МОДЕЛЬ

Опис

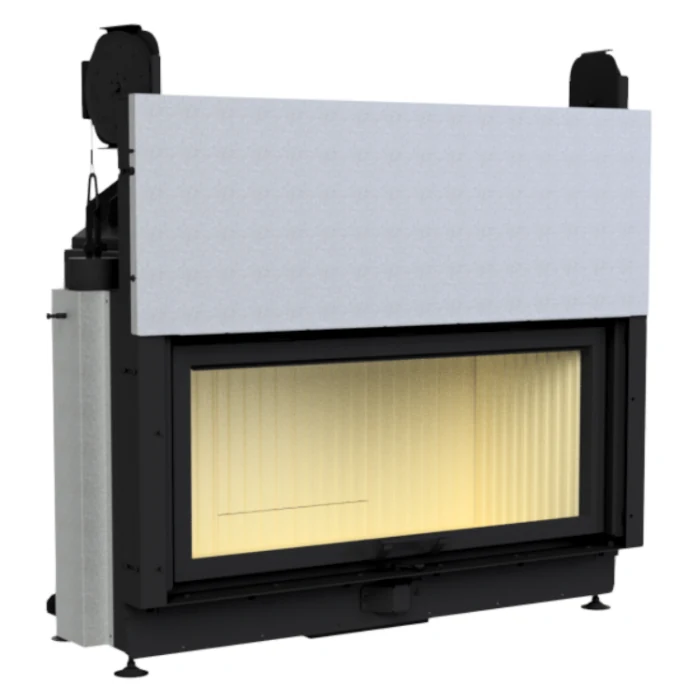

110×52 Гільйотина — пряма повітряна топка Gavryliv & Sons для каміна з широким горизонтальним оглядом полум’я. Дверцята піднімаються вгору, тому під час завантаження дров не займають місце перед порталом. Номінальна потужність 17 кВт потребує підбору під теплові втрати будинку та спосіб розподілу тепла. Вигляд камери можна змінити вибором футерування, а раму, корпусну акумуляцію й висоту встановлення — узгодити з облицюванням. Підведення повітря та димохід проєктують за документацією саме цієї моделі.

Камера у вашому виконанні

Для 110×52H доступні гладкий шамот 30 мм, ребристий шамот 40 мм і дизайнерський чавун. Вони змінюють матеріал і фактуру внутрішнього оформлення. Порівняйте варіанти без полум’я у конфігураторі; опис обраної комплектації має відповідати її фактичному футеруванню.

У вашій комплектації: 30мм гладкий

Докладніше про футерування

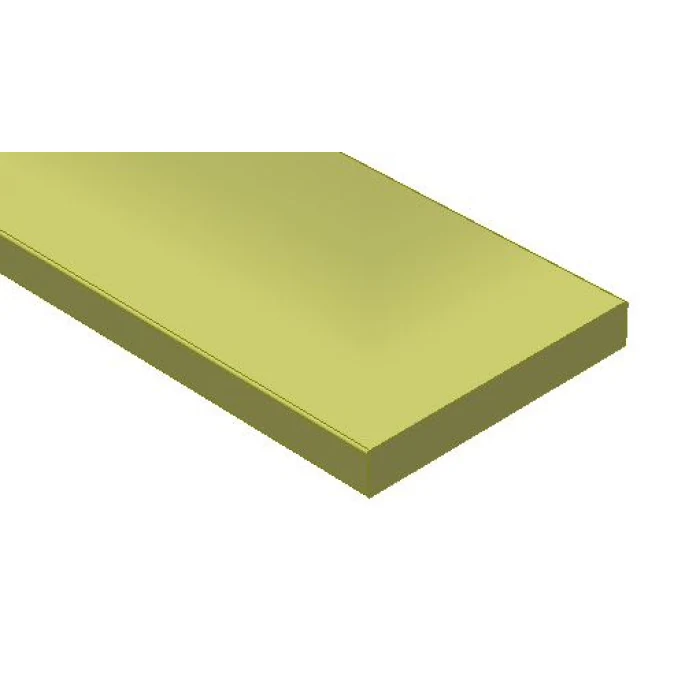

Приклад виконання: 30мм гладкий — Приклад виконання

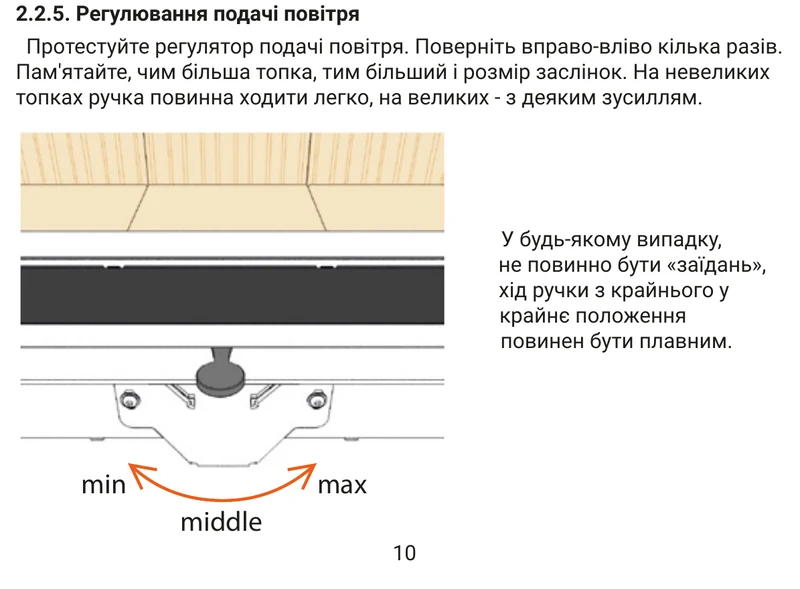

Керування подачею повітря

Регулятор дає змогу змінювати подачу повітря під час розпалювання та горіння. Налаштування обирають відповідно до стану вогню й рекомендацій інструкції. На результат також впливають сухість дров і тяга; сам регулятор не компенсує помилок монтажу.

Докладніше про це рішення

Керування подачею повітря — Схема з документації виробника

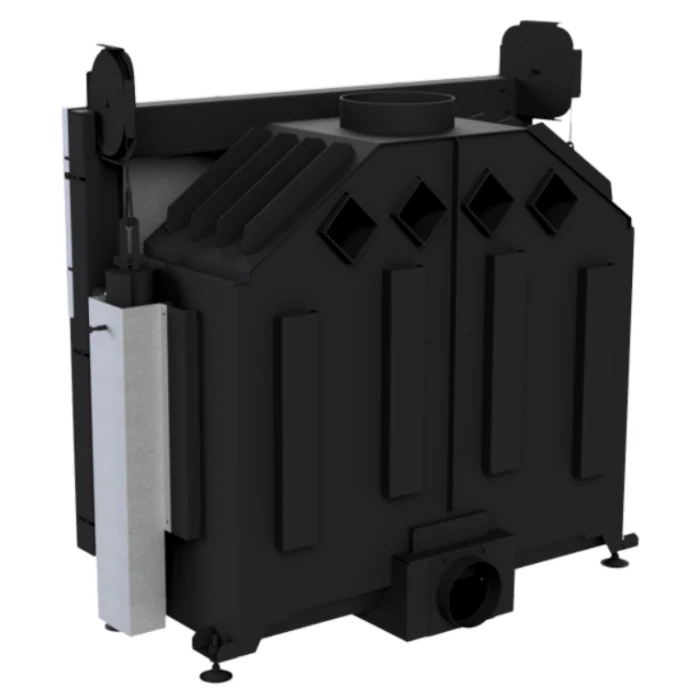

Окремий канал для горіння

Модель має підведення повітря діаметром 150 мм. Це дає змогу передбачити окремий канал у проєкті каміна та узгодити його з вентиляцією будинку. Маршрут і переріз каналу визначають під час монтажу за інструкцією виробника.

Докладніше про це рішення

Окремий канал для горіння — Рендер підтвердженої моделі

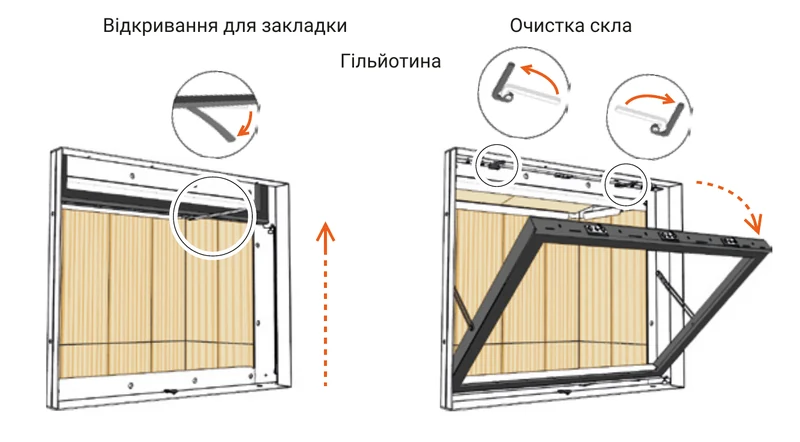

Підйом для дров, відкидання для догляду

Під час завантаження дверцята рухаються вгору. Для очищення скла прямої гільйотини передбачене окреме відкидання на себе, описане в інструкції. Догляд проводять після охолодження; перед повторним підйомом дверцята повертають у закритий і зафіксований стан.

Докладніше про це рішення

Підйом для дров, відкидання для догляду — Схема з документації виробника

Додаткова теплова маса на корпусі

За потреби комплектацію можна доповнити корпусними акумуляційними блоками. Вони нагріваються від топки й поступово віддають накопичене тепло. Це окрема замовна опція; її враховують у проєкті облицювання та навантаженні на основу, без обіцянки фіксованого часу тепловіддачі.

У вашій комплектації: Без додаткової акумуляції

Докладніше про додаткова акумуляція тепла

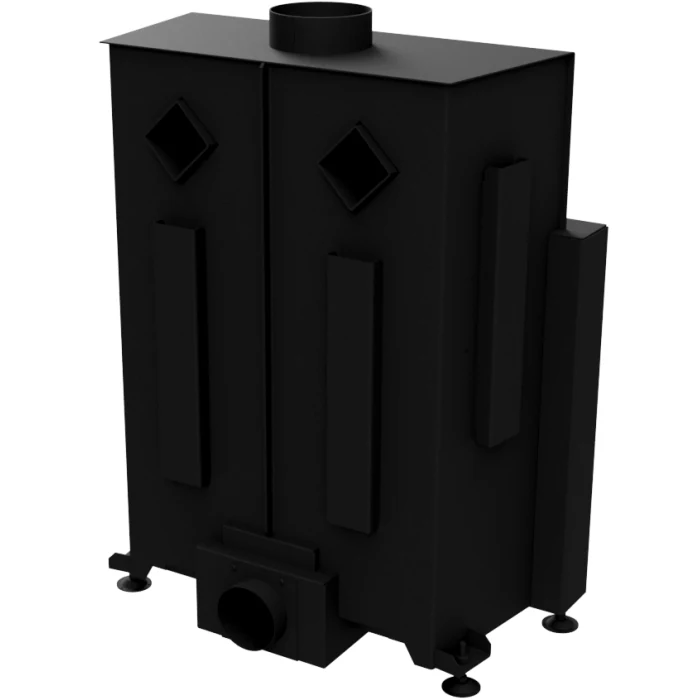

Приклад виконання: Без додаткової акумуляції — Приклад виконання

Запитання про 110×52 Гільйотина

Яке футерування можна обрати?

Для 110×52H доступні гладкий шамот 30 мм, ребристий шамот 40 мм і дизайнерський чавун. Вага 325 кг стосується шамоту 30 мм, а 335 кг — шамоту 40 мм; вагу чавунного виконання потрібно погодити окремо.

Яка рама доступна для гільйотини?

У чинній комплектації можна залишити топку без рами або обрати чорну монтажну раму H 1×90. Інші рами з загального довідника не є варіантами цієї картки.

Що означає додаткова акумуляція?

Це блоки на корпусі топки, передбачені для цієї моделі. Вони додають теплонакопичувальну масу. Верхня акумуляційна надставка є іншим рішенням і до цього варіанта не належить.

Коли обирати подовжені ніжки?

До проєктування облицювання, коли узгоджуєте висоту скла, подіум і підключення димоходу. Монтажник перевіряє розміри за кресленням та навантаження на основу.

РОЗІБРАТИСЯ В ДЕТАЛЯХ

Базова модель: характеристики.

Параметри підключення й комплектацію звіримо з актуальними документами виробника перед замовленням.

Обране футерування: 30мм гладкий.

325 кг — шамот 30 мм

Таблиця нижче описує базове виконання. Доступні зміни показано в комплектації.

Конструкція

Матеріал корпусу	Сталь
Футерування (базова комплектація)	Шамот

Теплова продуктивність

Заявлена теплова потужність	17 кВт
ККД	80 %
Паливо	деревина з вологістю до 20%
Витрата твердого палива	5,1 кг/год

Розміри

Ширина скла	1 100 мм
Вага	325 кг — шамот 30 мм
Висота скла	520 мм

Підключення

Діаметр димохідного патрубка	200 мм
Діаметр підведення повітря	150 мм

Оснащення

Максимальна довжина дров

300–500 мм

Інші характеристики

Вага додаткового комплекту акумуляції	20.5 кг
Збільшення габариту топки з акумуляцією збоку / ззаду	_ _ / 82 мм
Можлива к-сть акумуляційних комплектів шт	4 шт
Мінімальна тяга димоходу (Pa):	12 Pa
Розмір вентиляц. отворів Вхідний / Вихідний (см.кв.)	2200 / 2600
Мін. площа конвекційної камери (м.кв.)	Уточнюється
Мін. відстань до стін камери (мм)	Уточнюється

Частину параметрів потрібно уточнити. Ми перевіримо їх разом із вимогами до встановлення.

ВАШ КАМІН. ВАША КОМПЛЕКТАЦІЯ.

Налаштуйте комплектацію

Оберіть деталі під ваш простір. Доплати одразу враховуються у вартості.

01Футерування

Оберіть один варіант

Футеруванням називають внутрішні елементи камери спалювання. На нього дивляться крізь скло, тому для вибору важливі і матеріал, і малюнок поверхні.

Як обрати

30мм гладкийУ ціні

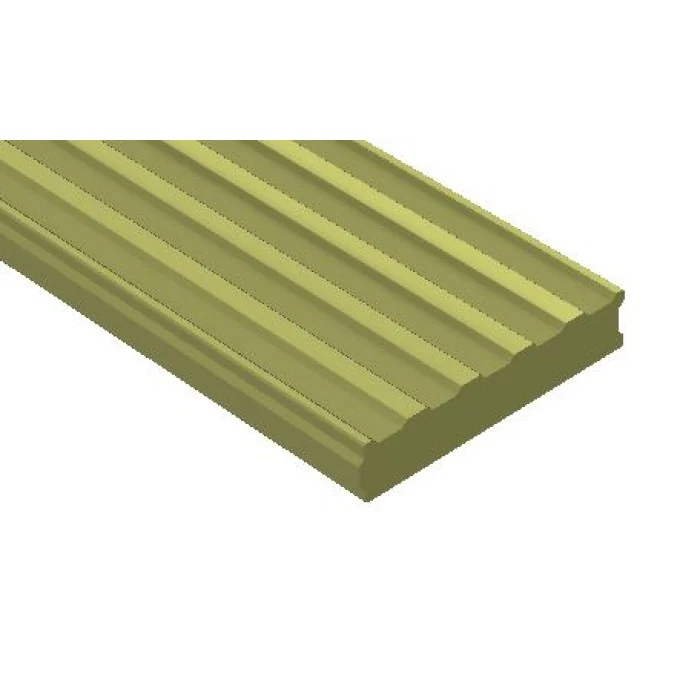

40мм ребристий+ 14 000 грн

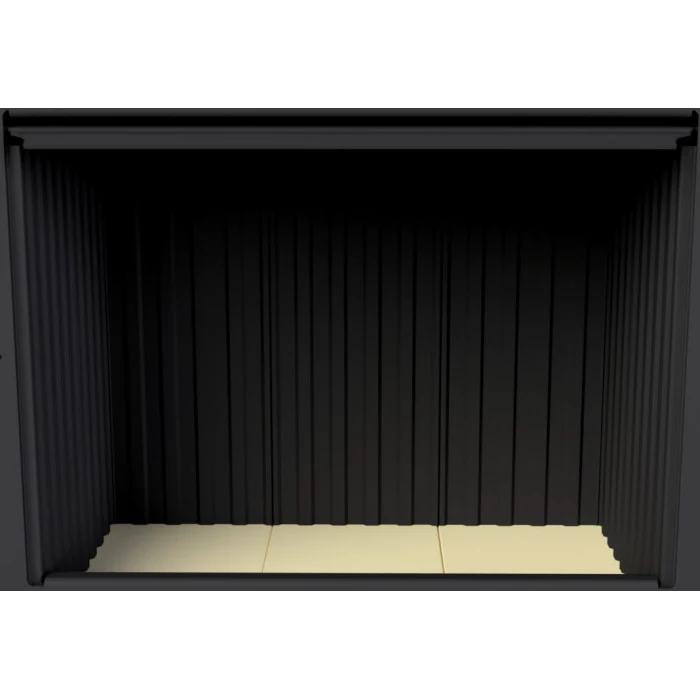

Чавун дизайнерський+ 15 400 грн

02Монтажна рама H

Оберіть один варіант

Раму H підбирають до підйомного механізму та геометрії конкретної топки. Порівняйте видимий контур сумісних виконань і погодьте примикання до облицювання.

Як обрати

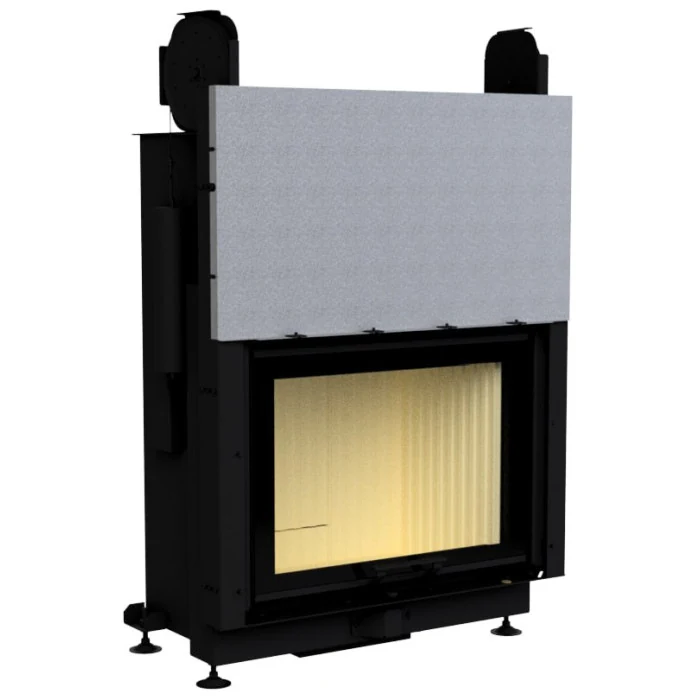

Без рамиУ ціні

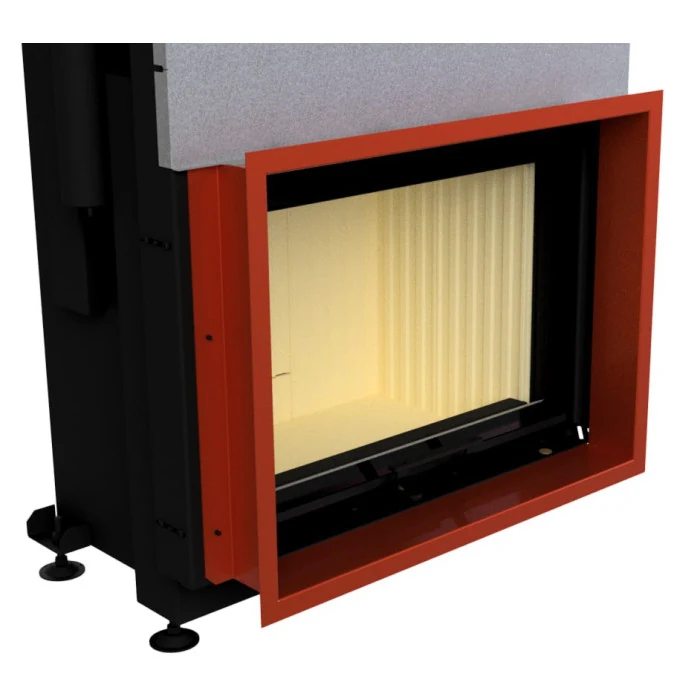

Чорна 1х90+ 4 500 грн

03Додаткова акумуляція тепла

Оберіть один варіант

Корпусні акумуляційні елементи встановлюють на зовнішній частині топки. Під час топлення вони нагріваються, а зі зменшенням інтенсивності горіння поступово віддають накопичене тепло.

Як обрати

Без додаткової акумуляціїУ ціні

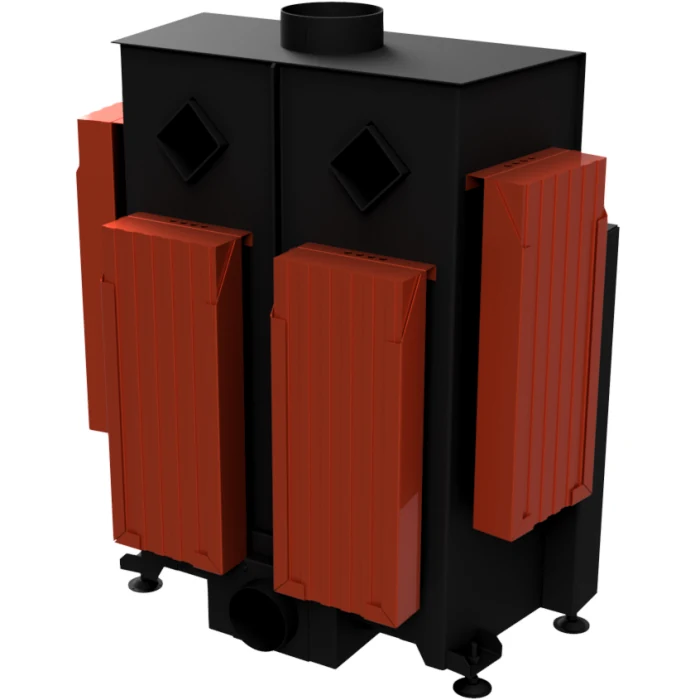

З додатковою акумуляцією+ 12 400 грн

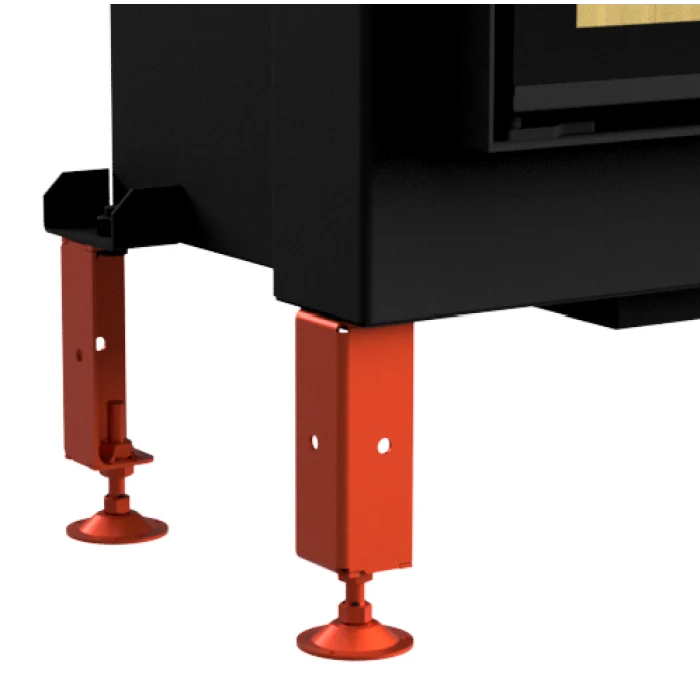

04Ніжки

Оберіть один варіант

Висота опор впливає на положення скла, вигляд подіуму й підключення до димоходу. Стандартні або подовжені ніжки обирають разом із загальним компонуванням каміна.

Як обрати

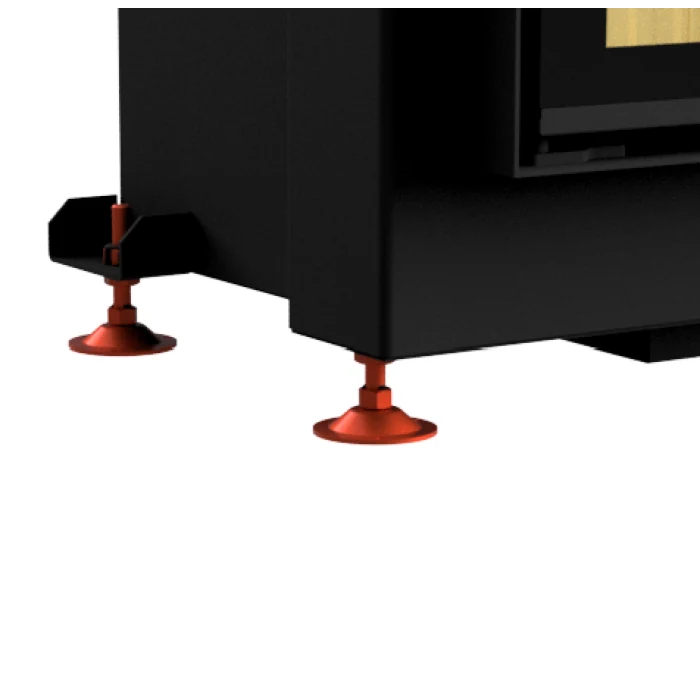

Стандартна висота ніжкиУ ціні

Подовжені ніжки+ 1 500 грн
