Gavryliv & SonsПовітряна камінна топка Gavryliv&Sons 120x80 гільйотина
Артикул: Gavryliv&Sons гільйотина120x80х30х1
Заявлена теплова потужність20 кВт
Матеріал корпусуСталь
Діаметр димохідного патрубка300 мм
Вага684 кг
242 550 грн
За обрану комплектацію, без монтажу.
Наявність і актуальну ціну підтвердить менеджер.
Налаштувати комплектацію5 груп опцій · фото та доплатиКошторис із цією моделлю Перевірити, чи мені підходитьВрахуємо умови вашого об’єкта, підключення та потрібну комплектацію.
Обрана комплектація242 550 грн
Опції ПРО МОДЕЛЬ
Опис
Gavryliv & Sons 120×80 Гільйотина — пряма повітряна топка з фронтальним склінням. Її можна розглядати для камінного порталу, в якому головним акцентом є фронтальний огляд полум’я. Підйомні дверцята типу гільйотини відкривають доступ до камери спалювання. Перед замовленням можна обрати футерування, монтажну раму, корпусну акумуляцію, тип скла та ніжки. Доступні виконання зібрано в конфігураторі нижче: там видно вибрані деталі й доплати. Монтажне рішення варто погодити з урахуванням місця встановлення, димоходу та майбутнього облицювання.
Фронтальний огляд вогню
Скло розташоване на фронтальній стороні топки, тому полум’я сприймається як головний акцент камінного порталу. Розміщення меблів і форму облицювання варто планувати з урахуванням цієї точки огляду.
Докладніше про це рішенняПідйомні дверцята
Дверцята піднімаються вгору за допомогою механізму гільйотини. Це спосіб доступу до камери спалювання цього виконання; під час планування облицювання необхідно врахувати конструкцію підйомного вузла й робочий простір перед каміном.
Докладніше про це рішенняОкреме підведення повітря
У моделі передбачене підведення повітря для горіння Ø150 мм. Його трасу варто закласти ще під час підготовки місця встановлення: розташування каналу узгоджують із конструкцією каміна та умовами конкретного приміщення.
Докладніше про це рішенняВнутрішнє оформлення на вибір
Для цієї моделі доступні гладкий шамот 30 мм, ребристий шамот 40 мм. Вибір визначає матеріал і вигляд внутрішньої камери; назва вибраного виконання зберігається у комплектації, тому його зручно погодити перед оформленням замовлення.
У вашій комплектації: 30мм гладкий
Докладніше про футерування

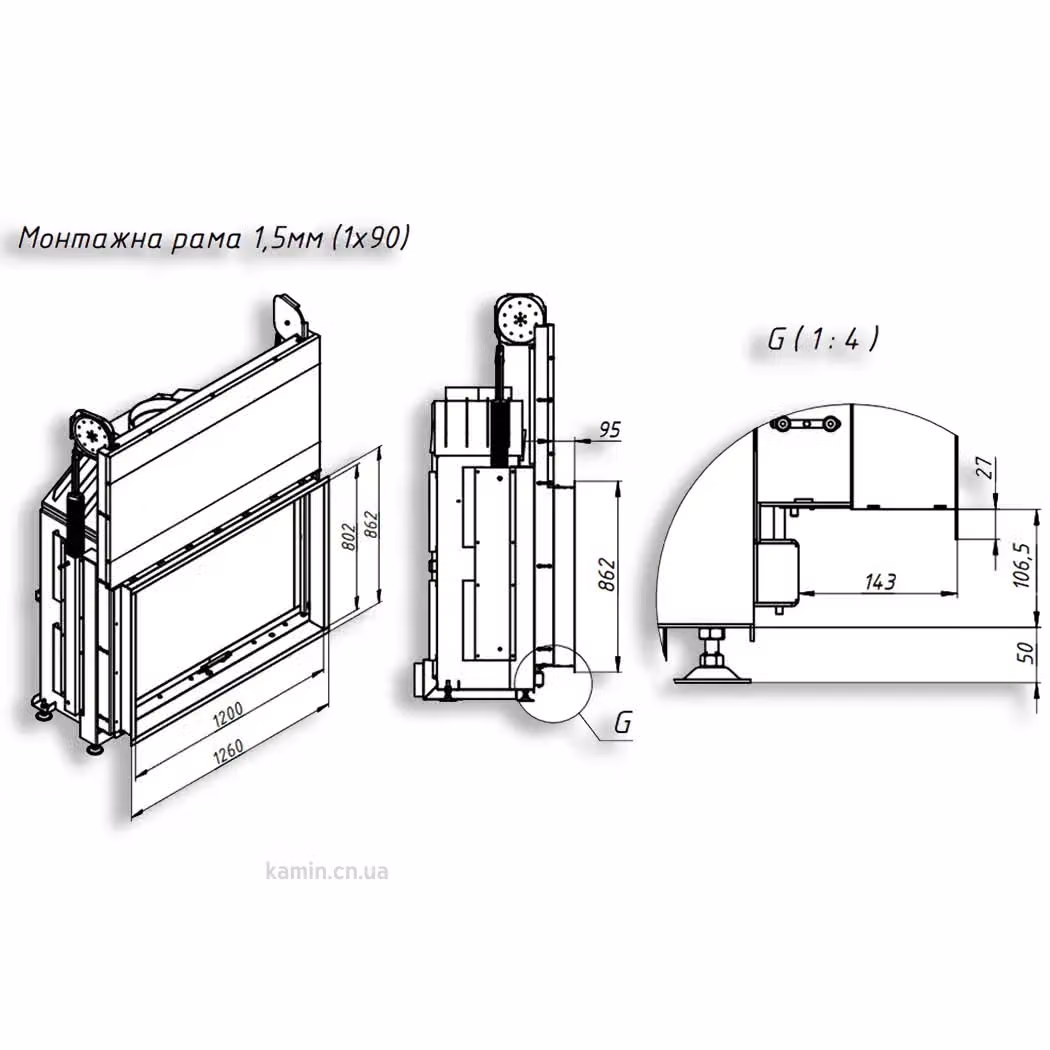

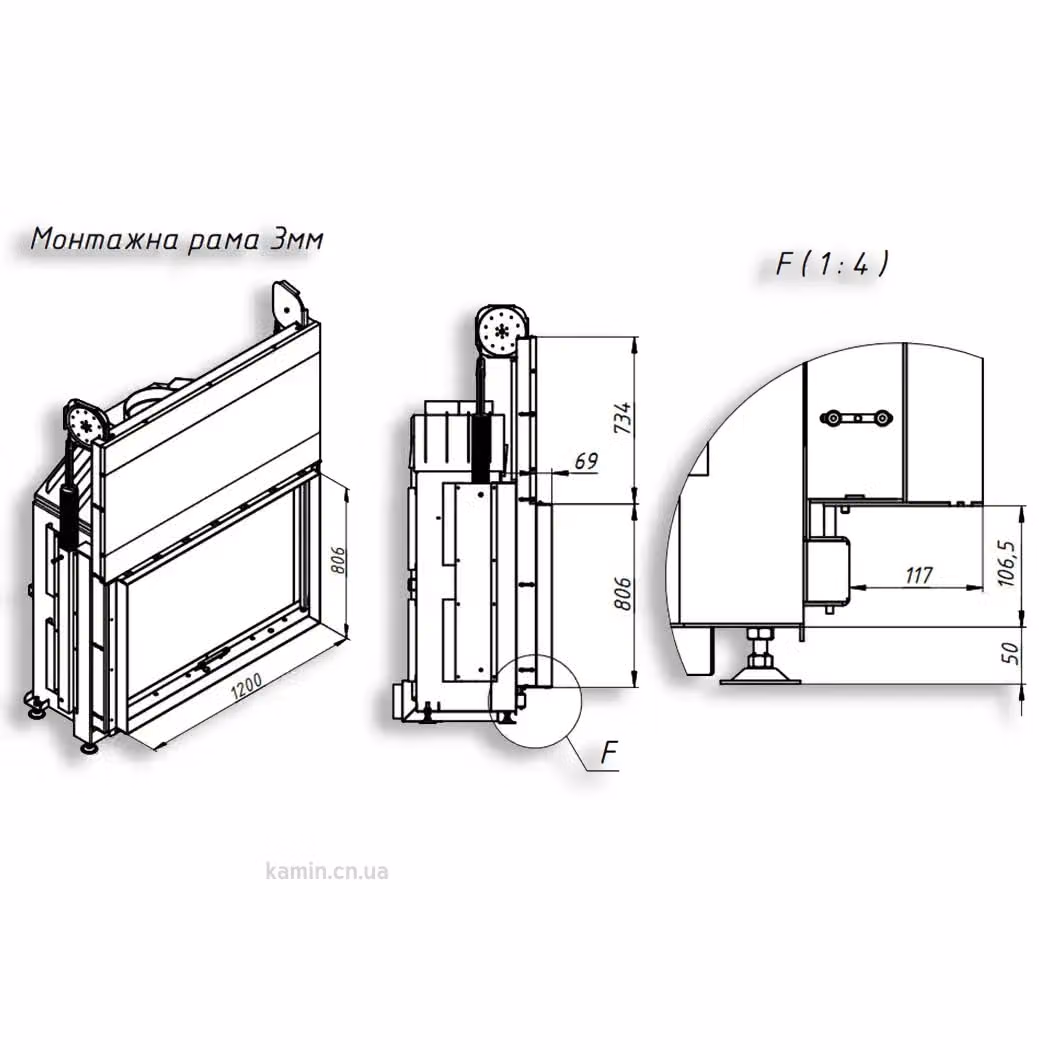

Рама для примикання до облицювання
Топку можна замовити без рами або з доступним виконанням «Чорна 1х90». Рама оформлює перехід від дверного вузла до облицювання; її тип вибирають відповідно до вигляду й конструкції камінного порталу.
У вашій комплектації: Без рами
Докладніше про монтажна рама h

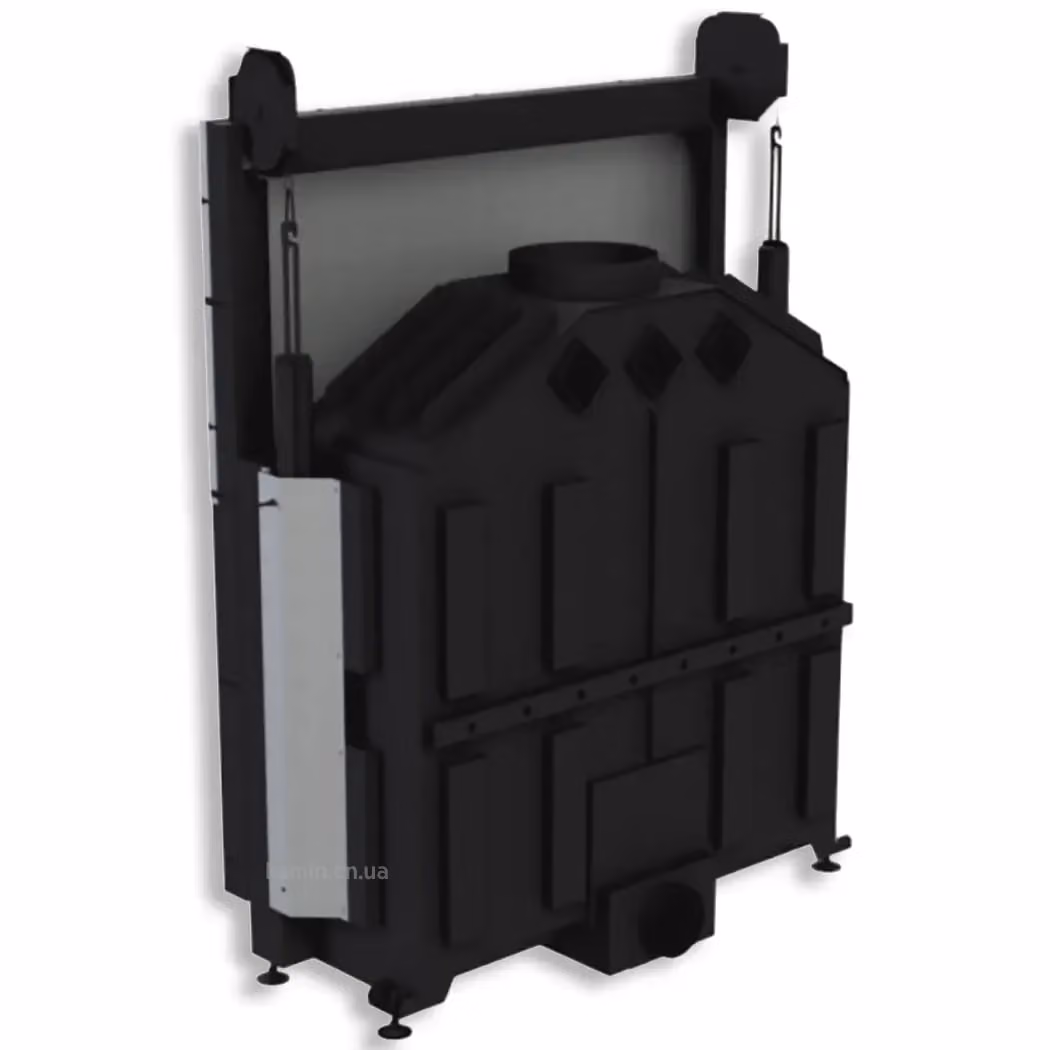

Додаткова корпусна акумуляція
Для моделі є варіант із додатковою корпусною акумуляцією. Її блоки додають масу, яка накопичує тепло під час роботи топки; це окреме комплектування, яке потрібно врахувати у конструкції майбутнього каміна.
У вашій комплектації: Без додаткової акумуляції
Докладніше про додаткова акумуляція тепла
РОЗІБРАТИСЯ В ДЕТАЛЯХ
Базова модель: характеристики.
Параметри підключення й комплектацію звіримо з актуальними документами виробника перед замовленням.
Обране футерування: 30мм гладкий.
Таблиця нижче описує базове виконання. Доступні зміни показано в комплектації.Конструкція
| Матеріал корпусу | Сталь |
| Футерування (базова комплектація) | Шамот |
Теплова продуктивність
| Заявлена теплова потужність | 20 кВт |
| ККД | 80 % |
| Витрата твердого палива | 6 кг/год |

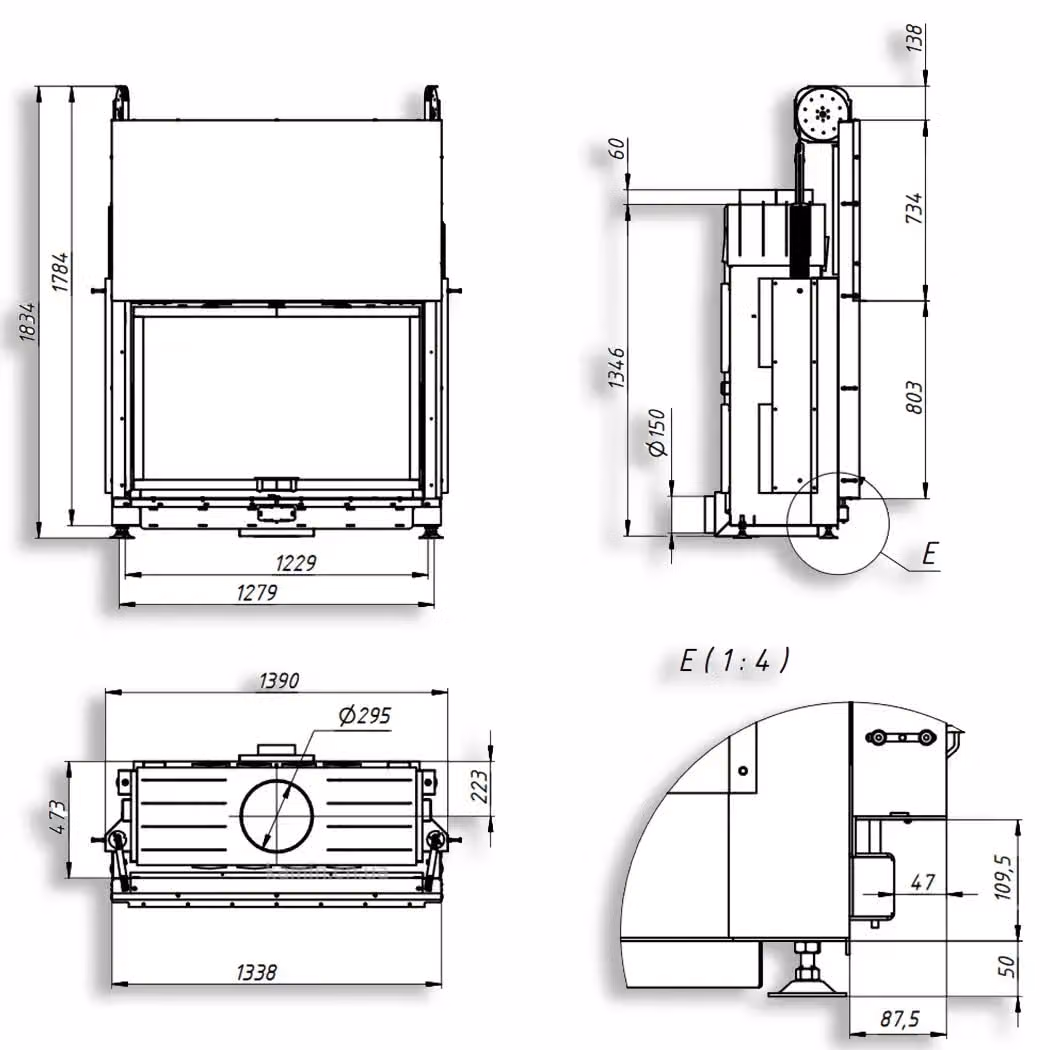

Розміри
| Ширина скла | 1 200 мм |
| Вага | 684 кг |
| Висота скла | 806 мм |
Підключення
| Діаметр димохідного патрубка | 300 мм |
| Діаметр підведення повітря | 150 мм |
Оснащення
| Максимальна довжина дров | 300–500 мм |
Інші характеристики
| Вага додаткового комплекту акумуляції | 20.5 кг |
| Збільшення габариту топки з акумуляцією збоку / ззаду | _ _/82 мм |
| Можлива к-сть акумуляційних комплектів шт | 4 шт |
| Мінімальна тяга димоходу (Pa): | 13 Pa |
| Розмір вентиляц. отворів Вхідний / Вихідний (см.кв.) | 2400 / 2850 |
| Мін. площа конвекційної камери (м.кв.) | Уточнюється |
| Мін. відстань до стін камери (мм) | Уточнюється |
Частину параметрів потрібно уточнити. Ми перевіримо їх разом із вимогами до встановлення.
ПРАВИЛЬНИЙ ВИБІР — У КОНТЕКСТІ БУДИНКУ
Модель — початок.
Далі ваше рішення.
Розкажіть, де плануєте використати камінну топку та на якому етапі ваш об’єкт. Підберемо комплектацію й пояснимо, що потрібно врахувати до замовлення.
- Призначення, розміри та місце встановлення.
- Умови підключення й сумісність компонентів.
- Склад постачання, потрібні опції та бюджет.
Документи до моделі.
Монтаж і користування — навігація по інструкціїТехнічна документація моделі (PDF)3D / CAD-файл моделі (RAR)Монтаж та експлуатація — інструкція виробника (PDF)
Файли з офіційної сторінки моделі · звірено 23.09.2026. Перед монтажем звірте виконання та редакцію топки з вашим замовленням.
